Querstrom-Verdunstungskondensator

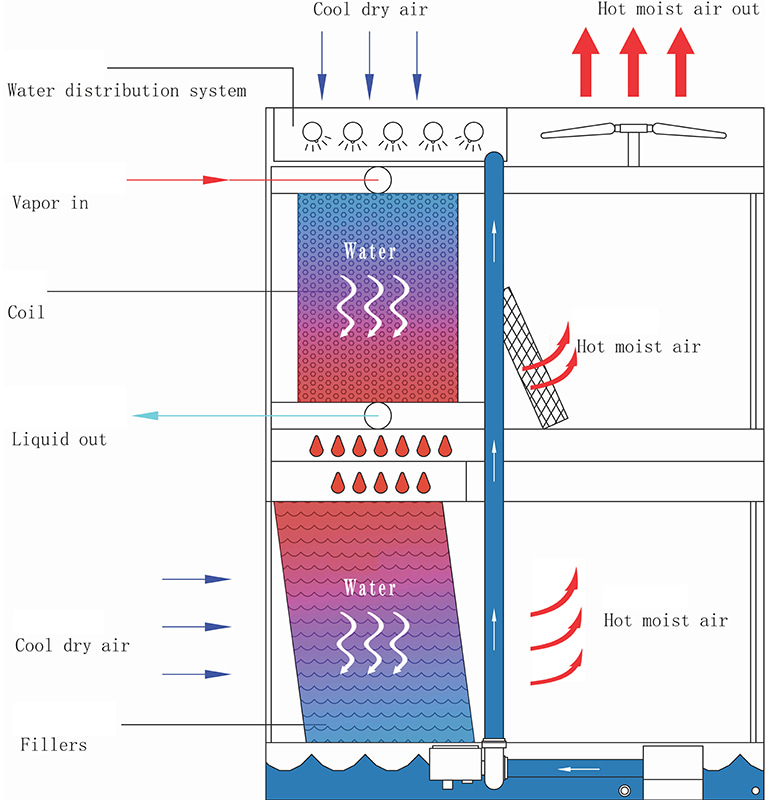

Funktionsprinzip des Verdunstungskondensators:

Prinzip der Trockenkühlung:

Heißes Wasser gelangt in das Kühlrohrbündel des Trockenkühlteils. Normalerweise verwendet das Kühlrohrbündel hocheffiziente Wärmeübertragungselemente wie Rippenrohre, um die Wärmeübertragungsfläche zu vergrößern. Unter der Wirkung des Ventilators strömt Außenluft durch die Außenfläche des Kühlrohrbündels. Da die Warmwassertemperatur im Rohr höher ist als die Lufttemperatur außerhalb des Rohrs, besteht zwischen beiden ein Temperaturunterschied. Die Wärmeübertragung vom Warmwasser auf die Luft erfolgt durch die Rohrwand im Sinne eines sensiblen Wärmeaustauschs, wodurch die Warmwassertemperatur gesenkt und die Lufttemperatur erhöht wird. Die erwärmte Luft wird durch den Ventilator aus dem Turm abgeführt und sorgt so für eine erste Abkühlung des Warmwassers.

Das Prinzip der Nasskühlung:

Das heiße Wasser gelangt nach der Trockenkühlung in den Nasskühlteil. Durch das Wasserverteilungssystem wird heißes Wasser gleichmäßig auf den wassertropfenden Füllstoff gesprüht, sodass ein Wasserfilm entsteht. Die vom unteren Teil des Kühlturms eintretende Luft hat beim Aufwärtsströmen vollen Kontakt mit dem Wasserfilm auf dem Füllstück. Einerseits kommt Luft mit der Wärmeübertragung direkt mit Wasser in Kontakt, wodurch die Temperatur des Wassers sinkt. Andererseits verdampft ein Teil des Wassers zu Wasserdampf und gelangt in die Luft, wodurch die latente Verdampfungswärme während des Verdunstungsprozesses absorbiert wird, wodurch die Temperatur des Wassers weiter gesenkt wird. Das abgekühlte Wasser wird im Auffangbecken gesammelt und recycelt. Um gleichzeitig den Verlust von Wassertröpfchen und die Auswirkungen des Luftstroms auf die Umwelt zu verringern, sind im oberen Teil des Nasskühlabschnitts üblicherweise ein Wassersammler und ein Nebelabscheider vorgesehen. Der Wassersammler dient zum Sammeln von Wassertröpfchen und der Nebeldemister dient zum Entfernen von Wassernebel im Luftstrom.

Hocheffiziente Kondensation:

Durch Verdunstungskühlung wird die Kondensationstemperatur um 10 bis 30 % gesenkt.

Wassersparen und Stromsparen:

Sparen Sie 30 bis 50 % Wasser im Vergleich zu herkömmlichen Wasserkühlturm-Rohrbündelkondensatoren und senken Sie so den Energieverbrauch des Kühlturms.

Kompaktes Design:

Integrierte Kondensationskühlfunktion zur Reduzierung des Platzbedarfs.

Starke Anpassungsfähigkeit:

Geeignet für Hochtemperatur- und Trockengebiete (basierend auf der Feuchtkugeltemperatur statt der Trockenkugeltemperatur)

Lüftersystem:

Verfügt über einen hocheffizienten Axialventilator, einen vollständig abgedichteten Luftstrom-Ventilatormotor, eine korrosionsbeständige Riemenscheibe aus Gussstahl mit mehreren Rillen. Die Lufttrommel, die Halterung und das Schutznetz bestehen aus feuerverzinktem Material. Der Lüfter verfügt über eine ausgezeichnete Korrosionsbeständigkeit in Umgebungen mit hohen Temperaturen und hoher Luftfeuchtigkeit.

Wasserverteilungssystem:

Korrosionsbeständiges Hartpolyvinylchlorid (U-PVC), spezielle Konstruktionskonstruktion ermöglicht Inspektion und Wartung von außerhalb der Anlage ohne Abschalten. Die verstärkte Knopfloch-ABS-Düse mit einem großen Durchmesser von 360 Grad reduziert die Möglichkeit einer Verstopfung erheblich.

Wasserklappe:

Fängt in der Luft transportierte Wassertröpfchen effektiv ab und die Driftrate kann unter 0,001 % liegen. Das abnehmbare Design erleichtert die Wartung der Kühlschlange und das Material aus Polyvinylchlorid (PVC) ist korrosionsbeständig, alterungsbeständig und mikrobenwachstumsbeständig. Zur einfachen Reinigung auf der Wasserführungsplatte des Kühlers installiert.

Spule:

Die kontinuierlich gekrümmte Serpentinenspulenstruktur reduziert den Schweißpunkt und verringert die Möglichkeit eines Wasseraustritts. Das Design der Spulenneigung ermöglicht eine reibungslose Abgabe der Flüssigkeit im Rohr. Der Kühler hält einem Drucktest von bis zu 2,5 MPa stand, nachdem die gesamte Schweißung abgeschlossen ist.

Kaltwasserschale:

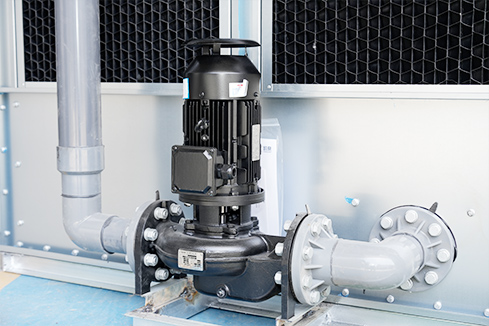

Die Sprühpumpe ist mit einem Edelstahlfilter und einer Umkehrwirbelplatte ausgestattet. Die Höhe der Kaltwasserschale ist angemessen ausgelegt, wodurch nicht nur sichergestellt werden kann, dass die Sprühpumpe keine Luft ansaugt, sondern auch die Menge des zurückgehaltenen Wassers minimiert wird.

Fall:

Die Beschichtung besteht aus hochwertigem Magnesium-beschichtetem Aluminium-Zink-Stahlblech, enthält eine Kombination aus Zink, Aluminium, Magnesium und Silizium und weist eine hervorragende Korrosionsbeständigkeit auf. Die normale Lebensdauer beträgt mehr als 25 Jahre, und die Korrosionsbeständigkeit der flachen Oberfläche beträgt das 6- bis 8-fache der von gewöhnlichen Aluminium-Zink-Stahlplatten und weist einzigartige Selbstreparatureigenschaften einer hochmodernen Oberflächenbeschichtung auf.
