Offener Gegenstrom-Kühlturm

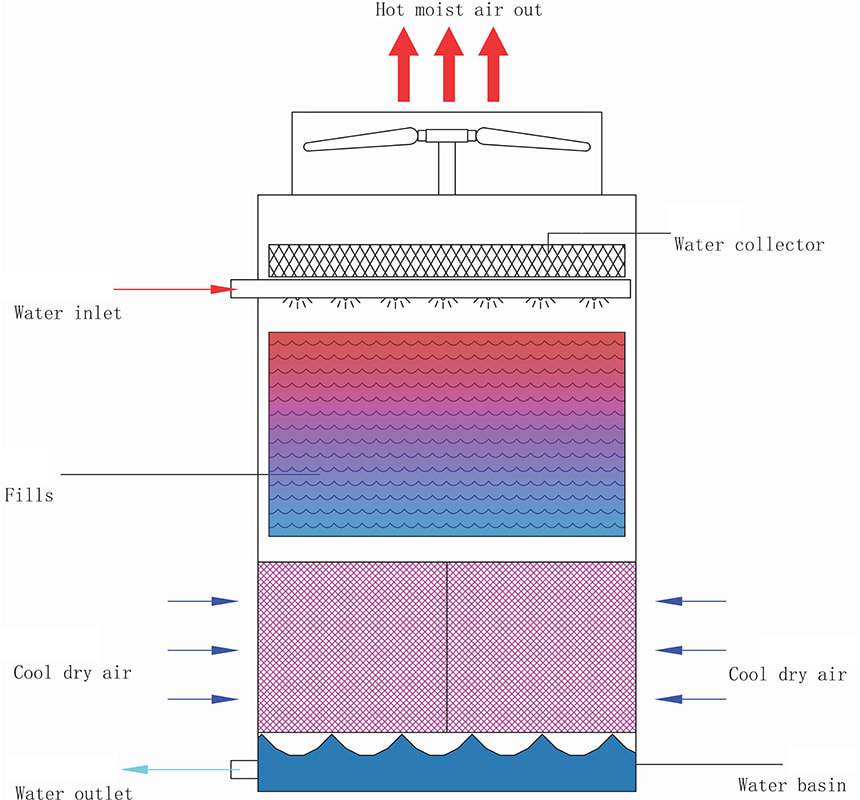

Heißes Wasser wird von der Spitze des Turms nach unten gesprüht und Luft strömt von der Unterseite des Turms nach oben. Die beiden kommen in umgekehrten Kontakt und erhöhen so die Effizienz des Wärmeaustauschs. Das Kühlwasser ist direkt der Luft ausgesetzt, ein Teil des Wassers verdunstet und entzieht Wärme. Gleichzeitig nimmt die Luft Wärme auf und wird aus dem Turm abgeführt.

● Hohe Kühleffizienz:

Wasser und Luft strömen im Gegenstrom, wodurch der Wärmeaustauschprozess ausreichender wird, ein großer Wassertemperaturunterschied erzeugt werden kann, eine bessere Kühlwirkung erzielt wird und die Effizienz höher ist als bei Querstromkühltürmen.

● Geringe Stellfläche:

Die Struktur ist relativ kompakt, und bei gleicher Wasseraufbereitung ist die Stellfläche kleiner als die des Querstromkühlturms und eignet sich für Orte mit begrenztem Platzangebot;

● Starke Anpassungsfähigkeit:

Es kann sich an unterschiedliche Standort- und Umgebungsbedingungen anpassen und verschiedene Kühlanforderungen erfüllen, indem es das Modell, die Menge und die Anordnung des Kühlturms anpasst.

● Einfache Wartung:

Einige Gegenstrom-Kühltürme sind so konzipiert, dass sie leicht zugänglich sind und leicht zugänglich sind. Sie können von allen Seiten des Turms problemlos betreten und repariert werden, sodass das Wartungspersonal verschiedene Komponenten für Inspektion, Reparatur und Austausch leicht erreichen kann.

Auswahl des offenen Gegenstromkühlturms:

Bestimmen Sie die Größe und das Material des Turmkörpers basierend auf der Kühllast, der Umgebungsfeuchtkugeltemperatur und der Wasserqualität.

Der Turmkörper, die Spüle, die Halterung, der Luftkanal und andere Komponenten bestehen aus Stahl. Der Stahlkühlturm weist eine hohe mechanische Festigkeit, gute Stabilität, Erdbebensicherheit und Taifunbeständigkeit auf;

Die relativ geschlossene Struktur kann direkte Sonneneinstrahlung blockieren und das Algenwachstum verhindern. Die Turmspitze verfügt über eine ausreichende Wartungsplattform, die das Einstellen und Ersetzen von Abgassystemkomponenten erleichtert. Der Kühlturm lässt sich bequem bewegen und demontieren.

Abgasanlage:

Die vom Kühlturm ausgetauschte heiße Luft wird über das Abgassystem abgeführt. Die Lufttrommel und die Halterung bestehen aus feuerverzinktem Stahl. Die Lufttrommel besteht aus einem 3 mm dicken feuerverzinkten Stahlring. Die Rotorblätter bestehen aus hohlem Aluminiumlegierungsmaterial in Form eines Flugzeugflügels. Der Motor und der Wellenradriemen sind außen angebracht. Der Motor ist vollständig gekapselt und wasserdicht. Da es sich sowohl beim Turmkörper als auch beim Luftkanal um Stahlplattenkonstruktionen handelt, kann die Stabilität die Effizienz des Luftstroms effektiv verbessern und Geräusche kontrollieren und kann auch so gestaltet werden, dass die Abluftrichtung geändert wird.

Wasserduschsystem:

Ein hocheffizientes Wasserduschsystem ist ein wichtiger Garant für die Kühleffizienz. Es wird Vollrohr-Druckwasser verwendet, und zur einfachen Demontage ist zwischen der Düse und der Wasserleitung eine Gummihülse angeschlossen. Das Wasserduschrohr besteht aus feuerverzinktem Stahl und Hart-PVC, und die Düse ist aus ABS, wodurch die gesamte Sprührohrgruppe eine starke Korrosionsbeständigkeit aufweist.

Struktur des Turmkörpers:

Der Turmkörper besteht vollständig aus 2 mm dicken aluminiumverzinkten Stahlplatten, wird werksseitig automatisch gestanzt, die Kanten werden ohne Schweißmontage gefaltet, die Verstärkungssäulen bestehen aus feuerverzinktem Stahl, um die beste mechanische Festigkeit zu erreichen, was die solideste Konstruktionsmethode für Kühltürme darstellt. Die Nähte zwischen den Platten bestehen aus wasserfesten Klebestreifen, um sicherzustellen, dass sie bei längerem Gebrauch nicht leicht auslaufen.

Wärmeableitungsfüllstoff:

Hocheffizientes Polyvinylchlorid (PVC)-Material, Dünnschicht-Schrägwellen-Interleaving-Typ, die meiste Wärme wird durch den Wasserfilm verdampft, hat eine höhere Wärmeableitungseffizienz, hat eine flammhemmende Leistung, die den B1-Standards entspricht, und das gesamte Spezifikationslayout ist vernünftiger, was die Kontaktzeit zwischen Luft und Wasser erhöht und eine bessere Wirkung hat. Der Füller kann abnehmbar gereinigt werden, was die Wartung erleichtert.

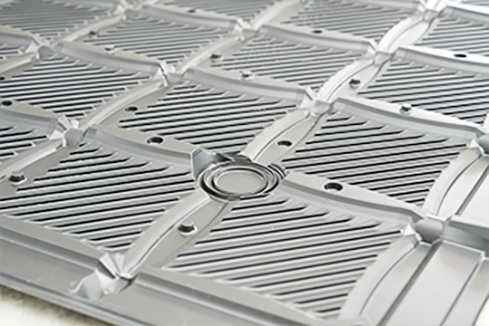

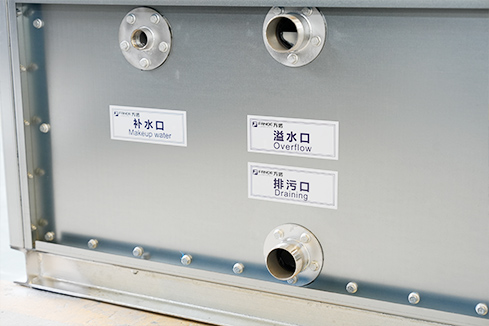

Kaltwassertank:

Das schräg ausgeführte Bodenbecken reduziert das Laufgewicht und vermeidet die Bildung von stehenden Wasserflächen, die zu Algenwachstum führen können. Am tiefsten Punkt der Bodenplatte ist eine versenkte Vertiefung gebildet. Der Boden der Nische ist mit einem L-förmigen Abwasserauslass ausgestattet. Die Spüle ist mit einem feuerverzinkten Kanalstahl mit einer unteren Halterung ausgestattet, die sich bequem mit Gabelstaplern bewegen lässt und die Kosten für die Installation einer Fundamenthalterung senkt. Der Schwerpunkt liegt stärker auf der Bodenplatte und der Betrieb ist stabiler. Die Standardkonfiguration besteht aus verzinktem Aluminium.
