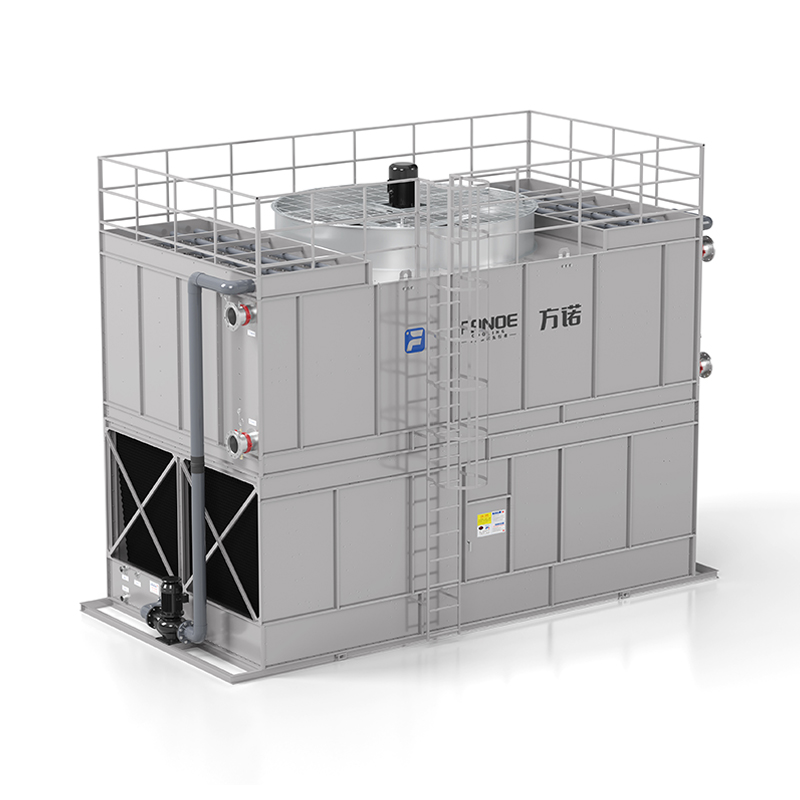

Geschlossener Kühlturm Hersteller

Ein geschlossener Kühlturm ist ein hocheffizientes Kühlgerät, das wassergekühlte Kühlung mit luftgekühlter Kühlung kombiniert. Es eignet sich für Szenarien mit hohen Anforderungen an Systemsauberkeit, Wassereinsparung und langfristige Betriebsstabilität und wird häufig in wasserarmen und trockenen Gebieten eingesetzt. Es wird häufig in den Bereichen Pharmazie, Lebensmittel, Metallurgie, Chemie, Elektrizität, Spritzgussmaschinen, Kühlung von Lasergeräten, Server-Flüssigkeitskühlsystemen, Eisspeichersystemen, Photovoltaik und der Kühlung von Produktionslinien für Lithiumbatterien eingesetzt. Es ist hauptsächlich in geschlossene Verbundkühltürme und geschlossene Gegenstromkühltürme unterteilt.

Das Kernprinzip des geschlossenen Kühlturms besteht darin, dass das Kühlmedium in einer geschlossenen Spule ohne direkten Kontakt mit der Außenluft zirkuliert und die Kühlung durch Verdunstung und Wärmeableitung von Sprühwasser und Luft erreicht wird. Die Umwälzpumpe pumpt das Kühlwasser zum Sprühsystem, und das Wasser wird von der Düse gleichmäßig auf die Oberfläche der Spule gesprüht, um einen Wasserfilm zu bilden. Gleichzeitig beginnt der Ventilator, Luft von der Unterseite des Kühlturms einströmen zu lassen und einen umgekehrten Konvektionswärmeaustausch mit dem Wasserfilm auf der Oberfläche der Spule durchzuführen.

Einerseits verdunstet ein Teil des Wassers im Wasserfilm und nimmt Wärme auf, wodurch die Wassertemperatur an der Oberfläche der Spule sinkt; Andererseits wird durch den sensiblen Wärmeaustausch zwischen Luft und Wasserfilm auch die Wassertemperatur weiter gesenkt. Das abgekühlte Wasser fließt zurück zum Wassersammelbehälter am Boden des Kühlturms und wird von der Umwälzwasserpumpe erneut zum Sprühsystem gepumpt. Dieser Zyklus wiederholt sich, um das Medium in der Spule abzukühlen.
Geschlossene Kühltürme zeichnen sich durch hohe Betriebseffizienz, stabile Wasserqualität, gute Wassersparleistung und geringe Betriebsgeräusche aus. Obwohl die Anfangsinvestition hoch ist, sind die gesamten Lebenszykluskosten oft niedriger. Bei der Auswahl eines Modells müssen die Wärmebelastung, die Umgebungsbedingungen und die Wartungsmöglichkeiten berücksichtigt werden.

NACHRICHT SENDEN

Hinterlassen Sie Ihre Nachricht*

ÜBER UNS
Fangnuo Wärmeübertragungssystem (Jiangsu) Co., Ltd.

Fangnuo Wärmeübertragungssystem (Jiangsu) Co., Ltd. ist ein ausgereifter Anbieter von Systemlösungen für Umlaufwasserkühlsysteme. Wir verfügen über selbst entwickelte Auswahlsoftware, professionelles Produktdesign sowie Wasser- und Elektroingenieure. Wir bieten integrierte Dienstleistungen an, die von der Auswahl des Kühlturms über die Produktion und Systeminstallation bis hin zur Wartung nach der Installation reichen. Zu unseren Hauptprodukten gehören unter anderem geschlossene Kühltürme, Verdunstungskondensatoren, Nass- und Trockenkühltürme sowie offene Kühltürme.
Fangnuo verfügt über ein Team von Fachleuten mit über 20 Jahren Erfahrung in den Bereichen Kältewärmetauschermanagement, Forschung und Entwicklung sowie Fertigung. Bei der Entwicklung, Produktion und Wartung von Kühlgeräten halten sich die Mitarbeiter von Fangnuo Heat Transfer an die Essenz der Unternehmenskultur der Exploration, Integrität und der sorgfältigen Betreuung jedes Kunden und der großen Aufmerksamkeit für jedes Detail. Unsere Produkte werden häufig in Branchen wie Medizintechnik, Pharmazie und Biotechnologie, Lebensmittel- und Chemieverarbeitung, Photovoltaik, Automobilguss, HVAC-Ausrüstung, Verpackung und Spritzguss, Stahlschmieden, Luft- und Raumfahrt sowie Elektrotechnik eingesetzt.
Seit seiner Gründung hat sich Fangnuo strikt an die Grundsätze der Integrität gehalten und sich ständig verbessert. Es wurde mit den Titeln „Fünf-Sterne-Qualitäts- und Kreditunternehmen der Provinz Jiangsu“, „Unternehmensqualitätsservice der Provinz Jiangsu auf AAA-Niveau“, „Ausgezeichnetes Privatunternehmen der Provinz Jiangsu“ und „Baijia-Unternehmen der Provinz Jiangsu“ ausgezeichnet. Unsere Produkte haben CTI-, CCTI- und Energiespar- und Wasserspartests bestanden und die ISO9001-Zertifizierung für das Qualitätsmanagementsystem, die ISO14001:2015-Zertifizierung für das Umweltmanagementsystem und die ISO45001:2018-Zertifizierung für das Arbeitsschutzmanagementsystem erhalten.

EHRENZERTIFIZIERUNG
ZERTIFIKAT
NEUESTE UPDATES
WAS GIBT ES NEUES?
INDUSTRIE WISSEN

Was ist ein geschlossener Kühlturm (geschlossener Kühlturm)?

A geschlossener Kühlturm – auch Kühlturm mit geschlossenem Kreislauf oder geschlossener Kühlturm genannt – ist ein Wärmeabfuhrgerät, das Prozesswärme an die Atmosphäre überträgt, ohne die Prozessflüssigkeit direkt der Umgebungsluft auszusetzen. Anstelle eines direkten Kontakts zwischen Luft und Prozesswasser zirkuliert die Prozessflüssigkeit in Rippenschlangen oder Rohren, während Außenluft über die Schlange und einen sekundären Wasserfilm oder eine sekundäre Wasserfüllung strömt. Diese Anordnung hält die Prozessflüssigkeit isoliert, verringert das Kontaminationsrisiko und vereinfacht die Kontrolle der Flüssigkeitschemie für Systeme wie HVAC-Kühler, Hydraulikölkühler und bestimmte industrielle Prozesskreisläufe.

So funktioniert ein Kühlturm mit geschlossenem Kreislauf

Die übliche Kühlturmkonfiguration mit geschlossenem Kreislauf enthält eine geschlossene Rohrschlange (Rohrbündel), die die heiße Prozessflüssigkeit transportiert, ein Umlaufsprühsystem, das die Rohrschlange mit Zusatz-/Zirkulationswasser benetzt, und einen Luftbeweger (Ventilator), der Umgebungsluft über die Rohrschlange und die benetzte Füllung zieht oder drückt. Wärme fließt von der Prozessflüssigkeit zum Spulenmetall und dann zu dem dünnen Wasserfilm, der durch den Sprühnebel entsteht; Ein Teil der Wärme wird durch fühlbare Wärmeübertragung und ein Teil durch Verdunstung dieses Films abgeführt. Die Verdunstungskühlung verbessert die thermische Leistung und hält gleichzeitig die Prozessflüssigkeit von atmosphärischen Verunreinigungen getrennt.

Hauptvorteile von Geschlossene Kühltürme

  • Geschlossener Kreislaufschutz: Prozessflüssigkeiten (Glykole, Öle oder aufbereitetes Wasser) kommen niemals mit der Außenluft in Kontakt, wodurch das Risiko von Verschmutzung, Oxidation und Gefrieren verringert wird.
  • Einfachere Wasseraufbereitung: Nur das rezirkulierende Sprühwasser benötigt eine Standardturmaufbereitung – die Chemie der Prozessflüssigkeit ist einfacher zu kontrollieren.
  • Geringere Kontamination: Ideal, wenn die Produktreinheit wichtig ist (Pharmazeutika, Lebensmittelverarbeitung) oder wenn Luftschadstoffe vorhanden sind.
  • Flexible Flüssigkeitsauswahl: Ermöglicht die Verwendung von Korrosionsinhibitoren, Frostschutzmitteln oder Spezialflüssigkeiten im geschlossenen Kreislauf, ohne dass diese Chemikalien zunehmend in die Atmosphäre gelangen.
  • Reduziertes Leckagerisiko für den Prozess: Wenn das externe Umlaufwasser austritt, vermischt es sich aufgrund der geschlossenen Spulenbarriere nicht mit der Prozessflüssigkeit.

Überlegungen zu Design und Größe

Bei der richtigen Auswahl eines Kühlturms mit geschlossenem Kreislauf müssen die thermische Belastung, die Annäherungstemperatur, die Flüssigkeitseigenschaften, die Umgebungsfeuchtkugeltemperatur und der zulässige Druckabfall berücksichtigt werden. Designer geben normalerweise Folgendes vor:

  • Auslegungswärmelast (kW oder BTU/h) und erforderliche Austrittstemperatur der Flüssigkeit.
  • Ansatz (der Unterschied zwischen der Austrittstemperatur der Flüssigkeit und der umgebenden Feuchtkugel) – ein kleinerer Ansatz erfordert einen größeren Turm oder mehr Luftstrom.
  • Flüssigkeitstyp und Viskosität – Wärmeübertragungskoeffizienten ändern sich für Öle im Vergleich zu Wasser/Glykol-Mischungen; Spulen und Pumpengröße müssen übereinstimmen.
  • Höhe und Standortbedingungen – die Luftdichte beeinflusst die Ventilatorleistung; Staubige oder salzhaltige Umgebungen beeinflussen die Materialauswahl und die Wartungshäufigkeit.

Spulenkonfiguration

Die Spulen können ein- oder mehrkanalig sein und aus Kupfer, Edelstahl oder beschichtetem Stahl bestehen, abhängig von der Flüssigkeitschemie und der erforderlichen Wärmeleitfähigkeit. Die Spulenoberfläche und die Rippendichte werden so gewählt, dass die erforderliche Wärmeübertragung und der zulässige Druckabfall ausgeglichen werden. Bei viskosen Flüssigkeiten oder Ölen verringern größere Rohrdurchmesser und geringere Geschwindigkeiten den Druckabfall und sorgen für eine gleichbleibende Pumpeneffizienz.

Material-, Korrosions- und Wasserqualitätsmanagement

Da die Prozessflüssigkeit von der Außenseite isoliert ist, wird das externe Umlaufwasser zur Hauptquelle für Korrosion und biologisches Wachstum für die Turmstruktur und -füllung. Verwenden Sie korrosionsbeständige Materialien (GFK, Edelstahl, beschichteter Stahl), wenn die Wasserchemie oder die Umgebung dies erfordern. Sorgen Sie für ordnungsgemäße Abschlämmung, Zusatzwasseraufbereitung und Biozidprogramme, um Ablagerungen, Korrosion und Biofilm im Sprühsystem und in der Füllung zu kontrollieren.

Checkliste zur Wasseraufbereitung

  • Kontrollieren Sie Konzentrationszyklen durch regelmäßige Abschlämmung und Leitfähigkeitsüberwachung.
  • Verwenden Sie Dispergiermittel und Kalkschutzmittel, die auf die Härte des Zusatzwassers abgestimmt sind.
  • Biozid-Programm: periodischer Schock plus kontinuierliche Behandlung mit niedriger Dosis zur Vorbeugung von Legionellen und Biofilmen.
  • Korrosionsinhibitoren oder pH-Kontrolle, wenn Systemmaterialien anfällig sind.

Best Practices für die Installation

Stellen Sie den Turm so auf, dass die Einlassluft frei von Hindernissen und Kreuzkontaminationen durch Abluft oder nahegelegene Prozessemissionen ist. Sorgen Sie für einen einfachen Zugang für routinemäßige Wartungsarbeiten – Spulen, Pumpen, Lüfter, Tropfenabscheider und Füllkörper sollten ohne größere Demontage wartungsfähig sein. Sorgen Sie für eine ordnungsgemäße strukturelle Unterstützung des gefüllten Gewichts im nassen Zustand und installieren Sie Kondensat-/Überlaufabläufe, die zu einer geeigneten Entwässerung oder Aufbereitung führen.

Tipps zum Verlegen und Pumpen

Geben Sie Pumpen an, die die Flüssigkeitsviskosität im geschlossenen Kreislauf bewältigen und bei Auslegungsdurchfluss nahe ihrem besten Effizienzpunkt arbeiten. Verwenden Sie flexible Anschlüsse und Vibrationsisolierung, um Spulen und Rohrleitungen zu schützen. Stellen Sie Absperrventile und Bypassleitungen für die Spulenspülung und -wartung bereit. Schließen Sie zur Leistungsüberprüfung Schaugläser oder Temperatursensoren am Spuleneinlass/-auslass ein.

Wartungscheckliste und Fehlerbehebung

Ein regelmäßiger Plan zur vorbeugenden Wartung (PM) wird eingehalten Kühltürme mit geschlossenem Kreislauf zuverlässig. Zu den typischen PM-Aufgaben gehören die visuelle Inspektion von Spulen und Füllungen, die Schmierung von Ventilatoren und Motoren, die Reinigung von Tropfenabscheidern, die Überprüfung von Sprühdüsen auf Verstopfung, die Überprüfung von Wasseraufbereitungsparametern und die Prüfung des Pumpenbetriebs. Nachfolgend sind häufige Probleme und Maßnahmen aufgeführt.

  • Reduzierte thermische Leistung: Überprüfen Sie verstopfte Düsen, Ablagerungen auf der Spule oder biologisches Wachstum in der Füllung. Führen Sie eine Spulenreinigung oder eine Schockbiozidbehandlung durch.
  • Hoher Spulendruckabfall: Überprüfen Sie die Rohrleitungen auf Ablagerungen oder verschmutzte Wärmeübertragungsflächen. Spülen oder reinigen Sie die Spule bei Bedarf chemisch.
  • Vibrationen oder Geräusche des Lüfters: Lüfterflügel auswuchten, Lager prüfen und sicherstellen, dass die Lüftergeschwindigkeit mit der Spezifikation übereinstimmt – verschlissene Lager oder Riemen ersetzen.
  • Lecks im externen Stromkreis: Überprüfen Sie die Düsen und Rohrleitungen des Sprühsystems. Reparieren oder ersetzen Sie Dichtungen und Ventile umgehend, um Schäden an Füllung und Struktur zu vermeiden.

Leistungsvergleich: Geschlossene vs. offene Kühltürme

Charakteristisch Kühlturm mit geschlossenem Kreislauf Offener (nasser) Kühlturm
Exposition gegenüber Prozessflüssigkeit Nein (isoliert innerhalb der Spule) Ja (direkter Kontakt)
Komplexität der Wasseraufbereitung Unterer Bereich für Prozessflüssigkeit; Spritzwasser muss noch behandelt werden Höher (gesamtes Prozesswasser aufbereitet)
Typische Verwendungen Empfindliche Flüssigkeiten, Öle, Glykolkreisläufe, hygienische Prozesse Großflächige Strom- und Industriekühlung, bei der ein direkter Austausch akzeptabel ist
Annäherungstemperaturen Vergleichbar, kann jedoch aufgrund des thermischen Widerstands der Spule eine etwas größere Fläche für eine gleichmäßige Annäherung erfordern Effizient für sehr große Wärmelasten; Direkter Kontakt maximiert die Wärmeübertragung pro Stellfläche

Auswahl-Checkliste vor dem Kauf

  • Bestätigen Sie die Auslegungswärmeleistung (kW oder BTU/h) und die erforderliche Austrittstemperatur.
  • Geben Sie die Flüssigkeitseigenschaften an (Typ, Viskosität, zulässiger Druckabfall).
  • Identifizieren Sie die Feuchtkugelbedingungen am Standort und mögliche Luftschadstoffe.
  • Wählen Sie Spulenmaterial, das mit der Prozessflüssigkeit und der erwarteten Lebensdauer kompatibel ist.
  • Planen Sie Wartungszugang, Ersatzteile und bei Bedarf einen Wasseraufbereitungsanbieter ein.

Ein Kühlturm mit geschlossenem Kreislauf bietet die Vorteile der Verdunstungskühlung und schützt gleichzeitig Prozessflüssigkeiten vor externen Verunreinigungen. Um eine optimale Langzeitleistung zu erzielen, konzentrieren Sie sich auf die richtige Größe, geeignete Materialien und ein diszipliniertes Wasser- und mechanisches Wartungsprogramm. Wenn Sie möchten, kann ich ein einfaches Berechnungsarbeitsblatt (Wärmelast → erforderlicher Durchfluss und Ansatz) oder eine Wartungscheckliste im PDF-Format erstellen, die auf der genauen Prozessflüssigkeit und der Feuchtkugeltemperatur Ihres Standorts basiert.
