Der geschlossene Luft-Verbundkühlturm mit einem Einlass ist eine speziell entwickelte geschlossene Kühlanlage, die eine effiziente Kühlung durch einen einzigen Lufteinlass in Kombination mit einem Gegenstrom- und Kreuzstrom-Verbundwärmetauschmodus erreicht.

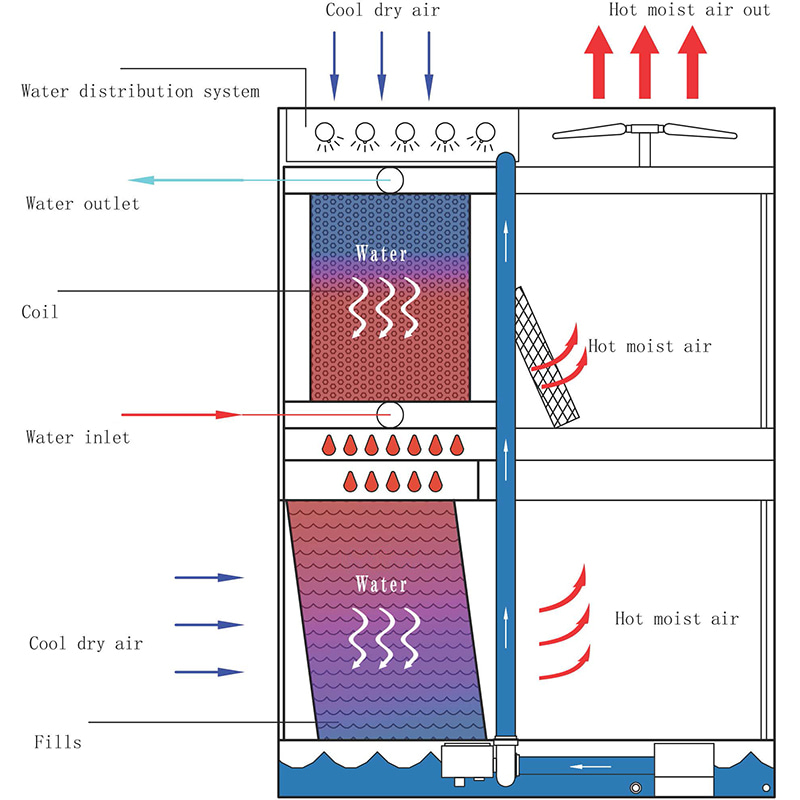

Funktionsprinzip:
 | Das Sprühwasser fällt von der Kühlschlange zur Wärmeaustauschschicht des PVC-Füllstoffs und wird am PVC-Füllstoff und der zweiten Frischluft, die in den Turm gelangt, durch Verdunstung und Wärmeleitung (latente Wärme und fühlbare Wärme) gekühlt, sodass das Sprühwasser zweimal abgekühlt und die Sprühwassertemperatur weiter gesenkt wird. Das sekundär gekühlte Umlaufwasser erhöht den Temperaturunterschied zwischen dem Sprühwasser und der heißen Prozessflüssigkeit, erhöht den thermischen Wirkungsgrad der Kühlschlange und verringert den Wärmebedarf der Schlange. Durch diese Funktion wird die Tendenz zur Ablagerung auf der Spulenoberfläche weiter verringert, da die Wahrscheinlichkeit einer Ablagerung umso geringer ist, je niedriger die Temperatur des Sprühwassers ist. Darüber hinaus werden durch die Reduzierung der Anzahl der verwendeten Spulen die Kosten für den Austausch der Spulen in späteren Phasen gesenkt und die Wartungskosten gesenkt. |
| ● Paralleler Luftstrom und Wasserstrom minimieren das Auftreten von „trockenen Stellen“ am Boden des Kühlrohrs, die zu Ablagerungen führen. | ● Die Kühlung des Rohrschlangenabschnitts erfolgt einerseits durch Verdunstung der durchströmenden Frischluft und andererseits durch Wärmeübertragung durch kühlendes Sprühwasser. |
| ● Sprühen Sie Wasser mit einer Mindestdurchflussrate von 6,8 l/s/m2 durch das Sprühsystem gleichmäßig auf die Oberfläche der Spule, um eine kontinuierliche Benetzung der kühleren Spulenoberfläche sicherzustellen, wodurch die Wärmeübertragungseffizienz verbessert und Ablagerungen minimiert werden. | ● Der geschlossene Verbundkühlturm mit Einzeleinlass bietet eine effiziente und geräuscharme Kühllösung in Szenarien mit begrenztem Platzangebot, indem er den Einlassluftpfad vereinfacht und einen Verbundwärmetauschmodus implementiert. |
Die Vorteile eines geschlossenen Kühlturms mit Einzeleinlass-Verbundströmung:
 |  |  |  |
| Nicht einfach zu skalieren, effizient und wassersparend | Hohe Wärmeleitfähigkeit | Geringe Wartungskosten | Vielseitig einsetzbar, effizient und geräuscharm |
Einführung in die Hauptkomponenten:
 | Wasserleitblech Fängt in der Luft transportierte Wassertröpfchen effektiv ab und die Schwebewasserrate kann weniger als 0,001 % erreichen. Das abnehmbare Design erleichtert die Inspektion und Wartung der Kühlerschlange. Das Material Polyvinylchlorid (PVC) ist korrosionsbeständig, alterungsbeständig und verhindert das Wachstum von Mikroorganismen. Zur einfachen Reinigung ist es auf der Wasserführungsplatte des Kühlers installiert. |
 | Lüftersystem Es verfügt über einen hocheffizienten Axialventilator, einen vollständig abgedichteten Luftstrom-Ventilatormotor, eine korrosionsbeständige Riemenscheibe mit mehreren Rillen aus Gussstahl, und der Luftzylinder, die Halterung und das Schutznetz bestehen aus feuerverzinktem Material. Der Lüfter verfügt über eine ausgezeichnete Korrosionsbeständigkeit in Umgebungen mit hohen Temperaturen und hoher Luftfeuchtigkeit. |
 | Wasserverteilungssystem Korrosionsbeständiges starres Polyvinylchlorid (U-PVC) mit speziellem Strukturdesign kann ohne Unterbrechung von der Außenseite des Geräts inspiziert und repariert werden. Die um 360 Grad verstärkte Knopfloch-ABS-Düse mit großem Durchmesser wird verwendet, um die Möglichkeit einer Verstopfung erheblich zu reduzieren. |
 | Muschel Die Beschichtung besteht aus hochwertigem Magnesium-Aluminium-verzinktem Stahlblech, enthält eine Kombination aus Zink, Aluminium, Magnesium und Silizium und weist eine hervorragende Korrosionsbeständigkeit auf. Die normale Lebensdauer beträgt mehr als 25 Jahre, und die Korrosionsbeständigkeit des flachen Teils beträgt das 6- bis 8-fache der von gewöhnlichem Aluminium-Zink-beschichtetem Stahlblech, mit einer einzigartigen selbstreparierenden Eigenschaft der geschnittenen Oberflächenbeschichtung. |
 | Kaltwasserpfanne Der Sauganschluss der Sprühpumpe ist mit einem Edelstahlfilter und einer Antiwirbelplatte ausgestattet. Die Höhe der Kaltwasserwanne ist angemessen ausgelegt, um sicherzustellen, dass die Sprühpumpe beim Betrieb keine Luft ansaugt und die Menge des zurückgehaltenen Wassers minimiert wird. |
 | Spule Die kontinuierlich gekrümmte Serpentinenspulenstruktur reduziert die Schweißpunkte und verringert die Möglichkeit eines Wasseraustritts. Das geneigte Spulendesign erleichtert den reibungslosen Abfluss der Flüssigkeit im Rohr. Nachdem die gesamte Schweißung des Kühlers abgeschlossen ist, kann er einem Drucktest von bis zu 2,5 MPa standhalten. |
Fangnuo Wärmeübertragungssystem (Jiangsu) Co., Ltd. ist ein ausgereifter Anbieter von Systemlösungen für Umlaufwasserkühlsysteme. Wir verfügen über selbst entwickelte Auswahlsoftware, professionelles Produktdesign sowie Wasser- und Elektroingenieure. Wir bieten integrierte Dienstleistungen an, die von der Auswahl des Kühlturms über die Produktion und Systeminstallation bis hin zur Wartung nach der Installation reichen. Zu unseren Hauptprodukten gehören unter anderem geschlossene Kühltürme, Verdunstungskondensatoren, Nass- und Trockenkühltürme sowie offene Kühltürme.
Fangnuo verfügt über ein Team von Fachleuten mit über 20 Jahren Erfahrung in den Bereichen Kältewärmetauschermanagement, Forschung und Entwicklung sowie Fertigung. Bei der Entwicklung, Produktion und Wartung von Kühlgeräten halten sich die Mitarbeiter von Fangnuo Heat Transfer an die Essenz der Unternehmenskultur der Exploration, Integrität und der sorgfältigen Betreuung jedes Kunden und der großen Aufmerksamkeit für jedes Detail. Unsere Produkte werden häufig in Branchen wie Medizintechnik, Pharmazie und Biotechnologie, Lebensmittel- und Chemieverarbeitung, Photovoltaik, Automobilguss, HVAC-Ausrüstung, Verpackung und Spritzguss, Stahlschmieden, Luft- und Raumfahrt sowie Elektrotechnik eingesetzt.
Seit seiner Gründung hat sich Fangnuo strikt an die Grundsätze der Integrität gehalten und sich ständig verbessert. Es wurde mit den Titeln „Fünf-Sterne-Qualitäts- und Kreditunternehmen der Provinz Jiangsu“, „Unternehmensqualitätsservice der Provinz Jiangsu auf AAA-Niveau“, „Ausgezeichnetes Privatunternehmen der Provinz Jiangsu“ und „Baijia-Unternehmen der Provinz Jiangsu“ ausgezeichnet. Unsere Produkte haben CTI-, CCTI- und Energiespar- und Wasserspartests bestanden und die ISO9001-Zertifizierung für das Qualitätsmanagementsystem, die ISO14001:2015-Zertifizierung für das Umweltmanagementsystem und die ISO45001:2018-Zertifizierung für das Arbeitsschutzmanagementsystem erhalten.
