Gegenstrom-Trocken- und Nass-Kombinationskühlturm

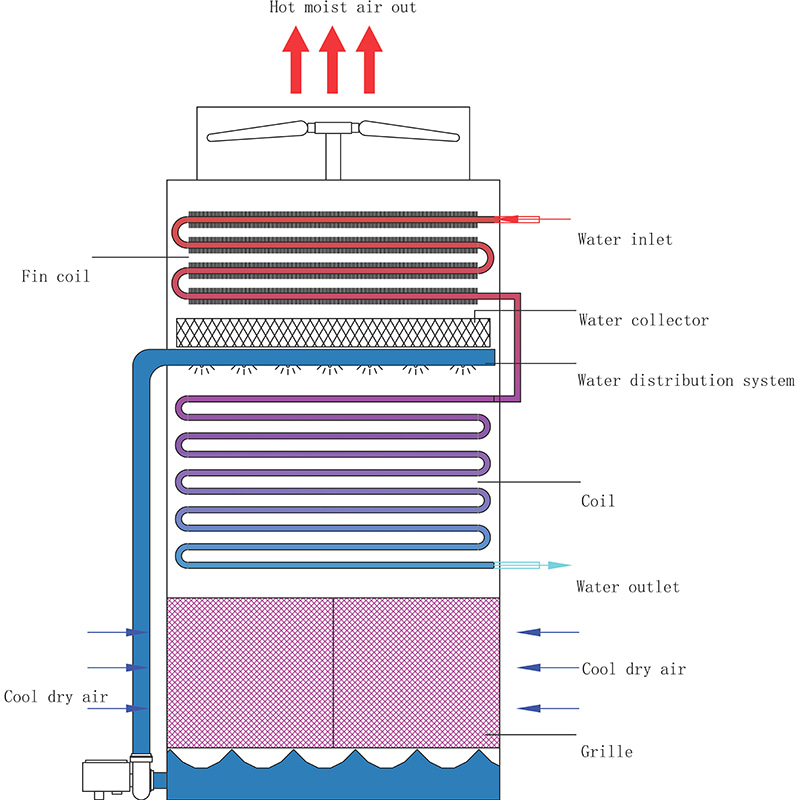

Der Trocken- und Nasskühlturm vereint die Vorteile von Trockenkühlung und Nasskühlung und sein Funktionsprinzip ist wie folgt:

Prinzip der Trockenkühlung:

Heißes Wasser gelangt in das Kühlrohrbündel des Trockenkühlteils. Normalerweise verwendet das Kühlrohrbündel hocheffiziente Wärmeübertragungselemente wie Rippenrohre, um die Wärmeübertragungsfläche zu vergrößern. Unter der Wirkung des Ventilators strömt Außenluft durch die Außenfläche des Kühlrohrbündels. Da die Warmwassertemperatur im Rohr höher ist als die Lufttemperatur außerhalb des Rohrs, besteht zwischen beiden ein Temperaturunterschied. Die Wärmeübertragung vom Warmwasser auf die Luft erfolgt durch die Rohrwand im Sinne eines sensiblen Wärmeaustauschs, wodurch die Warmwassertemperatur gesenkt und die Lufttemperatur erhöht wird. Die erwärmte Luft wird durch den Ventilator aus dem Turm abgeführt und sorgt so für eine erste Abkühlung des Warmwassers.

Das Prinzip der Nasskühlung:

Das heiße Wasser gelangt nach der Trockenkühlung in den Nasskühlteil. Durch das Wasserverteilungssystem wird heißes Wasser gleichmäßig auf den wassertropfenden Füllstoff gesprüht, sodass ein Wasserfilm entsteht. Die vom unteren Teil des Kühlturms eintretende Luft hat beim Aufwärtsströmen vollen Kontakt mit dem Wasserfilm auf dem Füllstück. Einerseits kommt Luft mit der Wärmeübertragung direkt mit Wasser in Kontakt, wodurch die Temperatur des Wassers sinkt. Andererseits verdampft ein Teil des Wassers zu Wasserdampf und gelangt in die Luft, wodurch die latente Verdampfungswärme während des Verdunstungsprozesses absorbiert wird, wodurch die Temperatur des Wassers weiter gesenkt wird. Das abgekühlte Wasser wird im Auffangbecken gesammelt und recycelt. Um gleichzeitig den Verlust von Wassertröpfchen und die Auswirkungen des Luftstroms auf die Umwelt zu verringern, sind im oberen Teil des Nasskühlabschnitts üblicherweise ein Wassersammler und ein Nebelabscheider vorgesehen. Der Wassersammler dient zum Sammeln von Wassertröpfchen und der Nebeldemister dient zum Entfernen von Wassernebel im Luftstrom.

Erhebliche Wassereinsparung:

Kein Verdunstungsverlust beim Betrieb von Trockensektionen, wodurch 30 bis 70 % Wasser eingespart werden als bei reinen Nasstürmen;

Flexible Anpassung:

Schalten Sie den Nassmodus in Umgebungen mit hohen Temperaturen und hoher Luftfeuchtigkeit um, um die Kühleffizienz sicherzustellen;

Umweltkonformität:

Reduziert Abdrift und weißen Nebel (Dampffahne), geeignet für streng umweltfreundliche Bereiche;

Geringe Wartungskosten:

Der Trockenbereich reduziert Ablagerungen und Korrosion und verlängert die Lebensdauer der Ausrüstung.

Wasserbarriere:

Fängt in der Luft transportierte Wassertröpfchen effektiv ab und die Driftrate kann unter 0,001 % liegen. Das abnehmbare Design erleichtert die Wartung der Kühlschlange und das Material aus Polyvinylchlorid (PVC) ist korrosionsbeständig, alterungsbeständig und mikrobenwachstumsbeständig. Zur einfachen Reinigung auf der Wasserführungsplatte des Kühlers installiert.

Lamellenkühlschlange mit trockenem Kaltbereich:

Mit einem Edelstahlrohr als Basisrohr und einem Aluminiumlegierungsstück als Rippe vergrößert die hochflügelige Struktur die Kontaktfläche mit der Luft erheblich und verbessert die Wärmeaustauscheffizienz des Trocken-Kalt-Bereichs. Die Kombination aus Edelstahl und Aluminiumlegierungsmaterialien erhöht die Korrosionsbeständigkeit.

Effizienter Kühlergrill:

Hergestellt aus modifiziertem Polyvinylchlorid (PVC), das Spritzer verhindert und direkte Sonneneinstrahlung blockiert, die Drift des Kühlturms verringert und das Algenwachstum im Turm verhindert. Die Stahlrahmenstruktur erhöht die Festigkeit des Stilgitters und erleichtert die Demontage des Stilgitters.

Kühlschlange des Nasskühlabschnitts:

Die Eigenschaften sind die gleichen wie bei einem gewöhnlichen geschlossenen Kühlturmkühler.
